Chavetas Paralelas

A – Comprimento

B – Largura

H – Altura

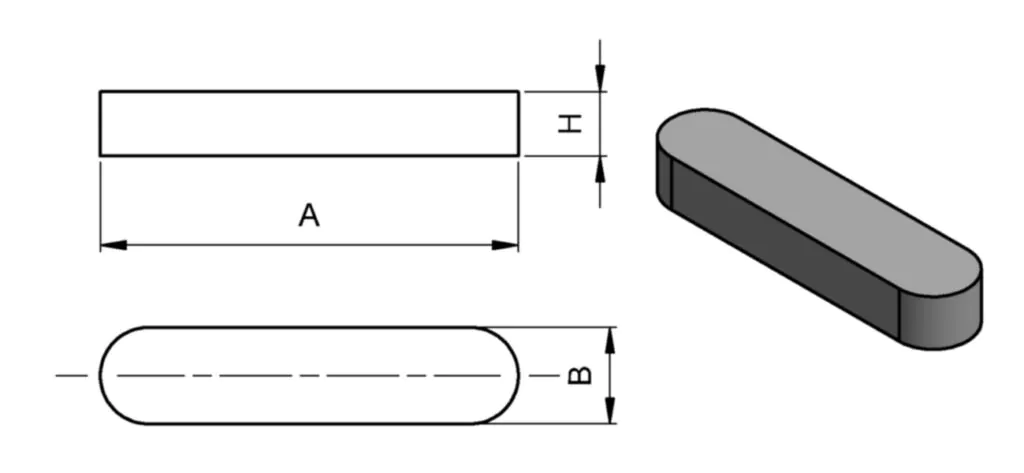

Chaveta Paralela – DIN 6885 A / ABNT B

A Chaveta Paralela, com duas extremidades arredondadas, é um elemento mecânico utilizado para o acoplamento seguro entre eixo e cubo, garantindo a transmissão eficiente de torque e evitando o deslizamento entre as partes. Seu formato permite montagem precisa e alta durabilidade em aplicações industriais.

Características

DIN 6885 A – Medidas em milímetros (padrão internacional)
ABNT B – Norma brasileira equivalente
Aplicação em motores, transmissões, redutores e máquinas rotativas

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com extremidades arredondadas
Normas: DIN 6885 A / ABNT B

💡 Disponível em diversas medidas, sob consulta, para aplicações conforme projeto.

A – Comprimento

B – Largura

H – Altura

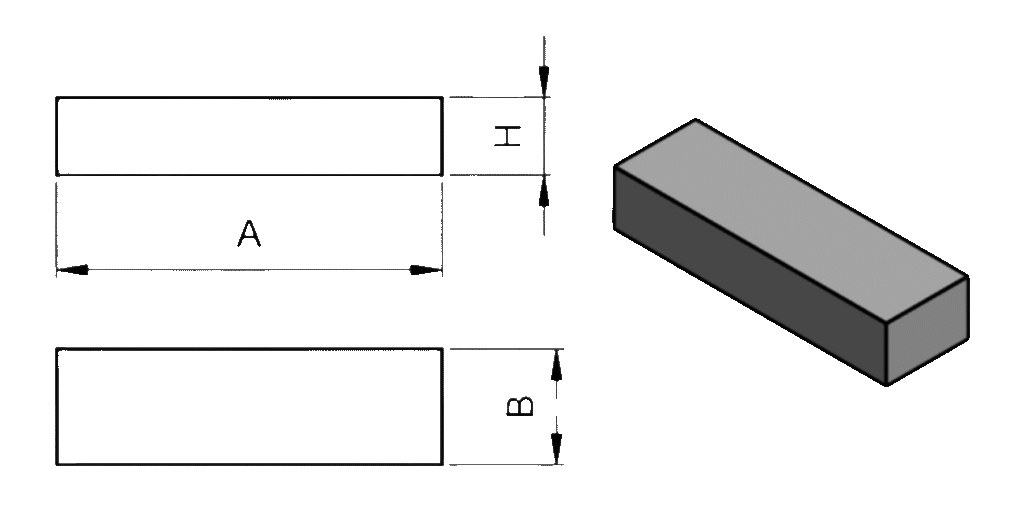

Chaveta Paralela – DIN 6880 / Chaveta Paralela – DIN 6885 B

Chaveta Paralela com duas extremidades retas conforme norma DIN 6880 e DIN 6885 B, é utilizada para fixação de elementos rotativos, como polias, engrenagens e acoplamentos, garantindo transmissão de torque e posicionamento preciso entre eixo e cubo. Seu formato retangular ou quadrado e tolerâncias dimensionais padronizadas asseguram perfeita adaptação a alojamentos usinados conforme a norma.

Características

Norma DIN 6880 / Norma DIN 6885 B
Extremidades retas
Uso em transmissões mecânicas e acoplamentos industriais
Alta resistência mecânica

Especificações Técnicas

Material: Aço carbono (ex.: SAE 1045) …
Formato: Retangular / Quadrado

A – Comprimento

B – Largura

H – Altura

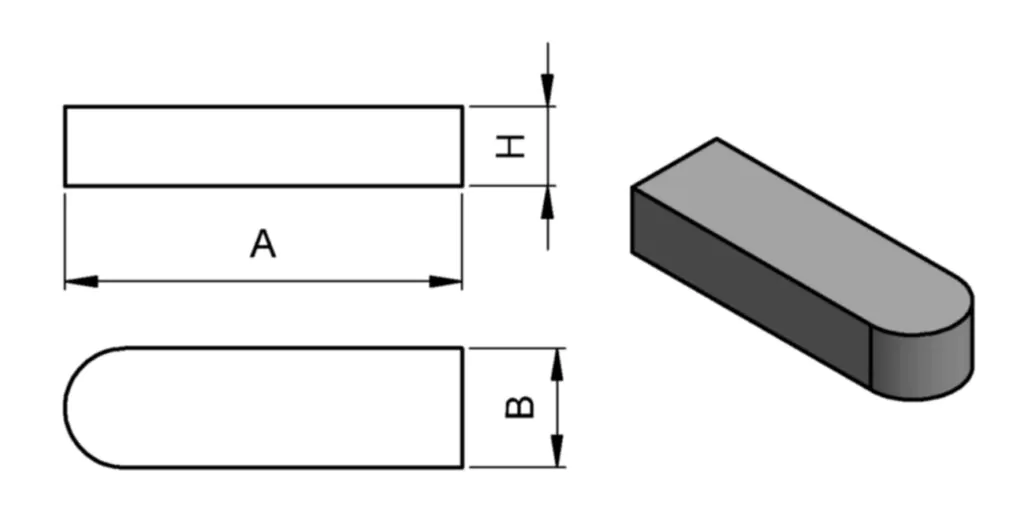

Chaveta Paralela – DIN 6885 AB / ABNT C

A Chaveta Paralela com uma extremidade reta e outra arredondada é projetada para garantir o acoplamento firme entre eixo e cubo, proporcionando transmissão confiável de torque e evitando o deslizamento das peças. O formato híbrido, com uma ponta plana e outra arredondada, permite montagem facilitada e encaixe preciso em aplicações mecânicas específicas.

Características

DIN 6885 AB – Medidas em milímetros (padrão internacional)
ABNT C – Norma brasileira equivalente
Aplicação em motores, transmissões, redutores, equipamentos agrícolas e máquinas industriais

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com uma extremidade reta e outra arredondada
Normas: DIN 6885 AB / ABNT C

💡 Disponível em diversas dimensões conforme norma ou sob medida, de acordo com a aplicação.

A – Comprimento

B – Largura

H – Altura

Furo e rebaixo conforme norma técnica

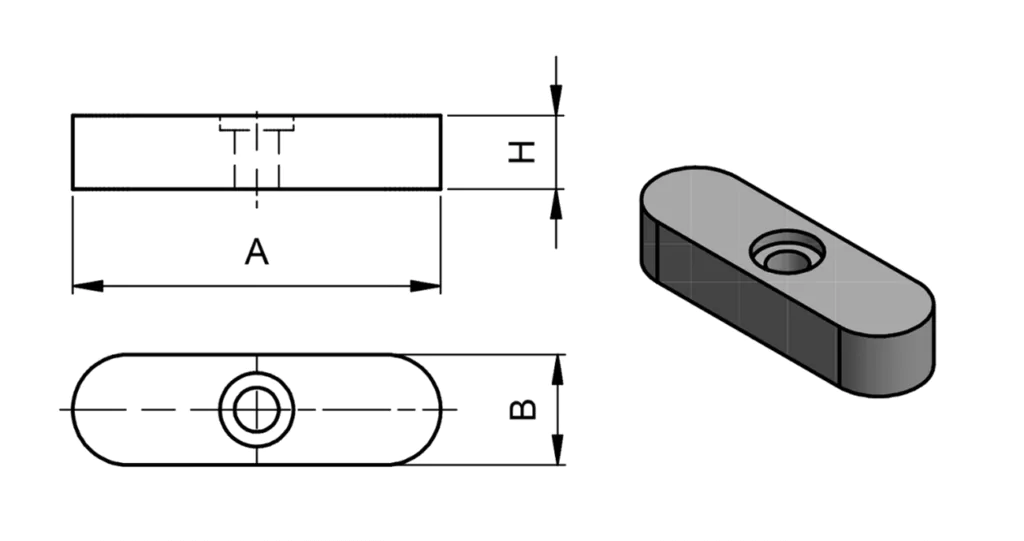

Chaveta Paralela – DIN 6885 Tipo C

A Chaveta Paralela com duas extremidades arredondadas, furo e rebaixo é utilizada para o acoplamento seguro entre eixo e cubo, proporcionando transmissão confiável de torque e evitando deslizamentos.
O furo central e o rebaixo permitem a fixação adicional por parafuso, garantindo maior segurança e facilitando a montagem e desmontagem em aplicações específicas.

Características

DIN 6885 Tipo C – Medidas em milímetros (padrão internacional)
Aplicação em transmissões, motores, redutores e equipamentos industriais onde se exige fixação mecânica suplementar

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com extremidades arredondadas, furo central e rebaixo
Norma: DIN 6885 Tipo C

💡 Disponível em diversas medidas e configurações, sob consulta.

A – Comprimento

B – Largura

H – Altura

Furo e rebaixo conforme norma técnica

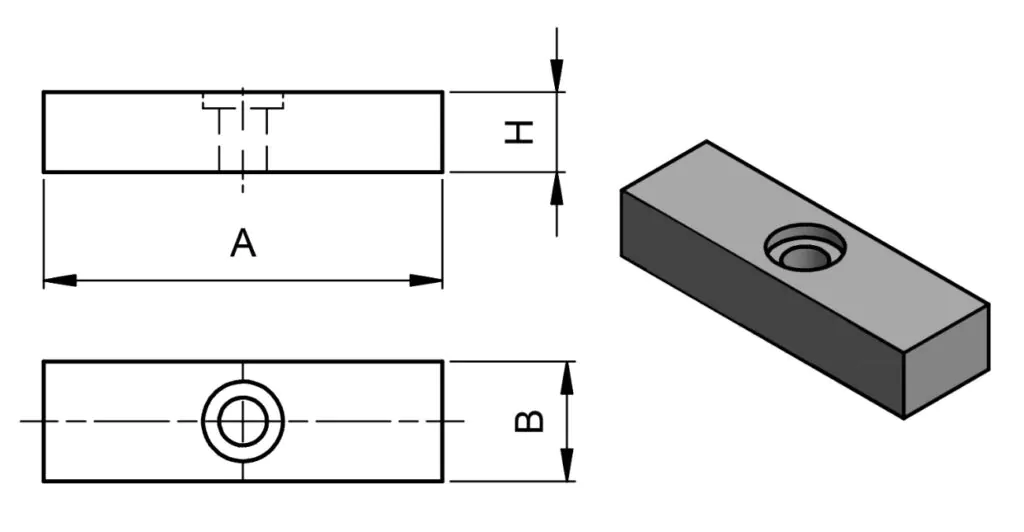

Chaveta Paralela – DIN 6885 Tipo D

A Chaveta Paralela com duas extremidades retas, furo e rebaixo é projetada para garantir o acoplamento seguro entre eixo e cubo, assegurando transmissão eficiente de torque e prevenindo deslizamentos.
O furo central com rebaixo permite fixação adicional por parafuso, proporcionando maior segurança, facilidade de montagem e desmontagem em aplicações que exigem precisão e resistência.

Características

DIN 6885 Tipo D – Medidas em milímetros (padrão internacional)
Ideal para transmissões, motores, redutores e aplicações que necessitam de travamento mecânico adicional

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com extremidades retas, furo central e rebaixo
Norma: DIN 6885 Tipo D

💡 Disponível em diversas medidas conforme norma ou sob consulta para projetos especiais.

A – Comprimento

B – Largura

H – Altura

Furo e rebaixo conforme norma técnica

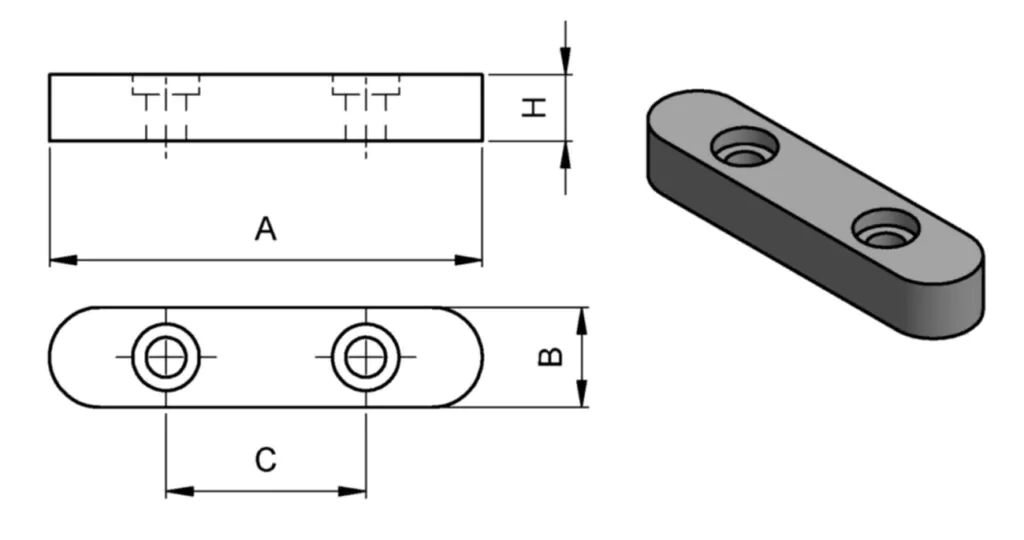

Chaveta Paralela – DIN 6885 Tipo E

A Chaveta Paralela com duas extremidades arredondadas, dois furos e dois rebaixos é projetada para garantir o acoplamento seguro entre eixo e cubo, proporcionando transmissão eficiente de torque e evitando deslizamentos.
Possui furo central sacador em medidas acima de 8 x 7 e 10 x 8, que facilita a remoção e manutenção, além de oferecer maior segurança na fixação.

Características

DIN 6885 Tipo E – Medidas em milímetros (padrão internacional)
Dois furos e dois rebaixos para travamento mecânico adicional
Furo central sacador (para medidas acima de 8 x 7 e 10 x 8)
Aplicação em transmissões, motores, redutores e equipamentos industriais que exigem fixação extra

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com extremidades arredondadas, dois furos e dois rebaixos
Norma: DIN 6885 Tipo E

💡 Disponível em diversas medidas conforme norma ou sob consulta para projetos especiais.

A – Comprimento

B – Largura

H – Altura

Furo e rebaixo conforme norma técnica

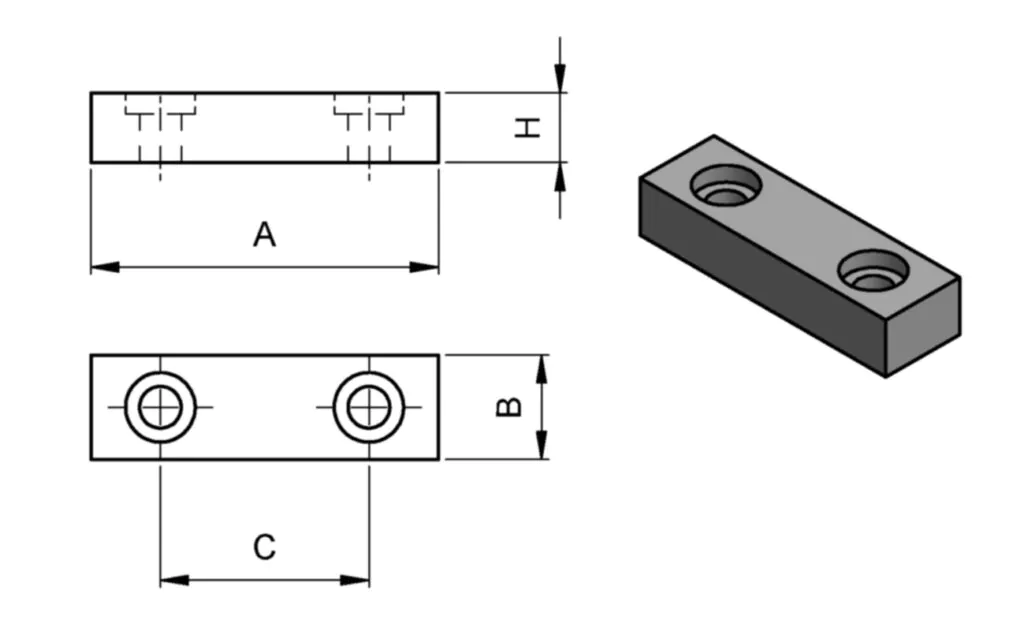

Chaveta Paralela – DIN 6885 Tipo F

A Chaveta Paralela com duas extremidades retas, dois furos e dois rebaixos é desenvolvida para proporcionar acoplamento seguro entre eixo e cubo, garantindo transmissão confiável de torque e evitando o deslizamento das peças.
Possui furo central sacador em medidas acima de 8 x 7 e 10 x 8, permitindo remoção e manutenção facilitadas, além de maior segurança na fixação.

Características

DIN 6885 Tipo F – Medidas em milímetros (padrão internacional)
Dois furos e dois rebaixos para fixação adicional
Furo central sacador para medidas acima de 8 x 7 e 10 x 8
Aplicação em transmissões, motores, redutores e equipamentos industriais que exigem fixação extra

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com extremidades retas, dois furos e dois rebaixos
Norma: DIN 6885 Tipo F

💡 Disponível em diversas medidas conforme norma ou sob medida para projetos especiais.

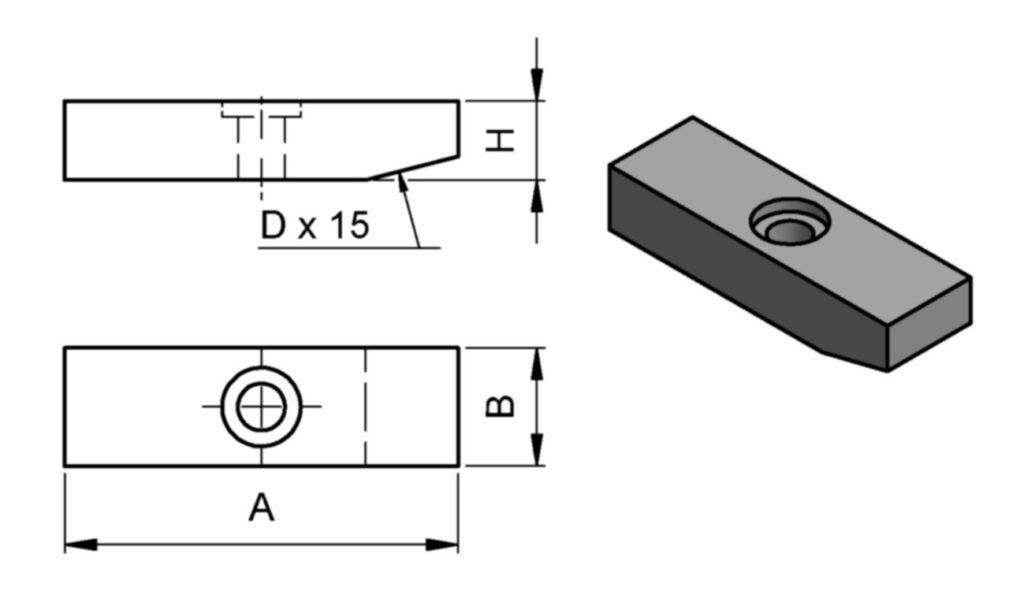

A – Comprimento

B – Largura

H – Altura

D – Profundidade do chanfro (ângulo de 15°)

Furo e rebaixo conforme norma técnica

Chaveta Paralela – DIN 6885 Tipo G

A Chaveta Paralela com chanfro, um furo e um rebaixo é utilizada para garantir o acoplamento seguro entre eixo e cubo, proporcionando transmissão confiável de torque e evitando deslizamentos.
O chanfro facilita a inserção da chaveta no alojamento, enquanto o furo e o rebaixo permitem fixação mecânica adicional e maior segurança durante a operação.

Características

DIN 6885 Tipo G – Medidas em milímetros (padrão internacional)
Chanfro para montagem facilitada
Um furo e um rebaixo para fixação adicional
Aplicação em transmissões, motores, redutores e equipamentos industriais

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com chanfro em uma extremidade, um furo e um rebaixo
Norma: DIN 6885 Tipo G

💡 Disponível em diversas medidas conforme norma ou sob consulta para aplicações especiais.

A – Comprimento

B – Largura

H – Altura

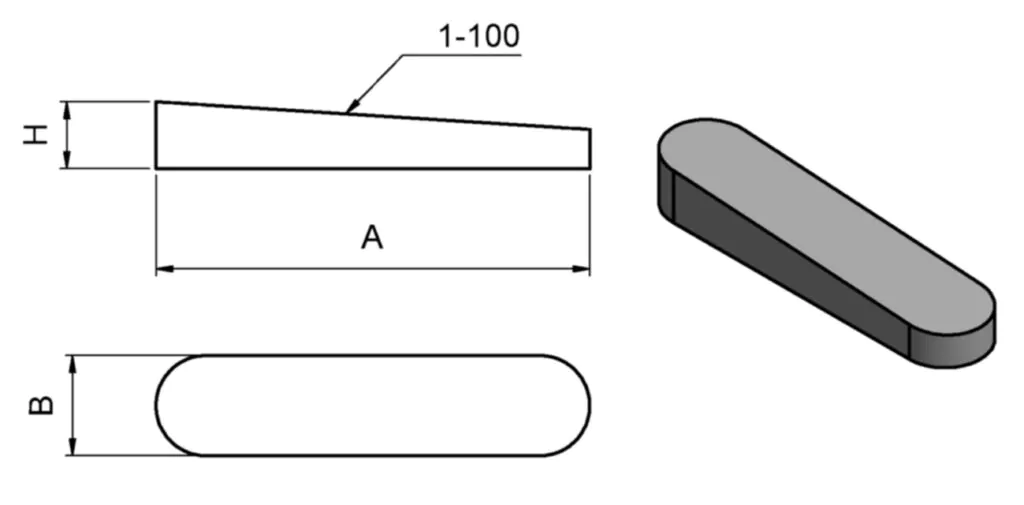

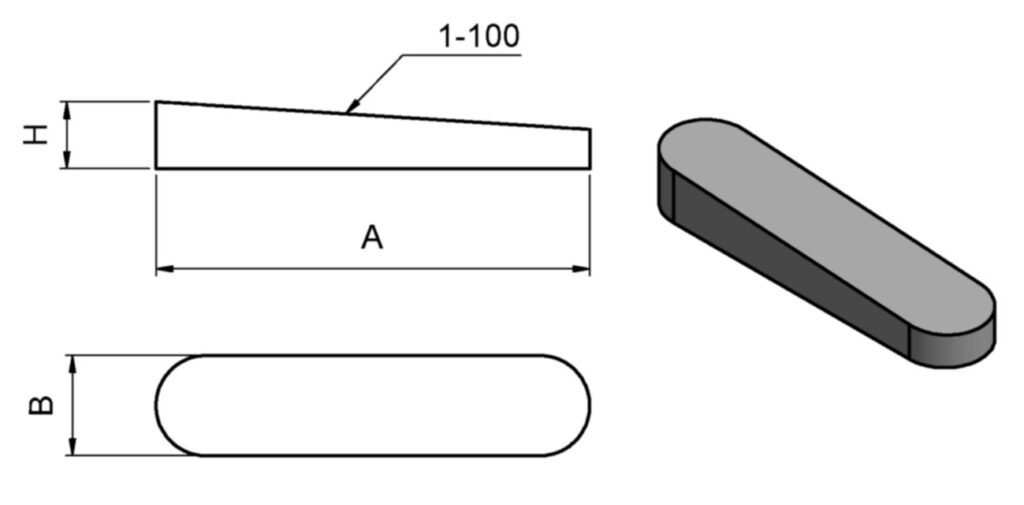

Chaveta Paralela – DIN 6886 (Sem Cabeça)

A Chaveta Paralela sem cabeça, conforme DIN 6886, é um elemento mecânico utilizado para o acoplamento seguro entre eixo e cubo, garantindo transmissão de torque eficiente e evitando o deslizamento das peças.
Possui extremidades arredondadas e perfil com inclinação (conicidade 1:100), que facilita a montagem e o travamento, sendo muito utilizada em sistemas que exigem precisão e desmontagem simples.

Características

DIN 6886 – Medidas em milímetros (padrão internacional)
Conicidade 1:100 para melhor ajuste e fixação
Aplicação em transmissões, motores, redutores e máquinas industriais

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência mecânica)
Formato: Retangular com extremidades arredondadas e inclinação 1:100
Norma: DIN 6886

💡 Disponível em diversas medidas conforme norma ou sob consulta para aplicações especiais.

A – Comprimento

B – Largura

H – Altura

Chaveta Paralela – ABNT NBR 6375 / PB 122 Tipo C

A Chaveta Paralela com uma extremidade reta e outra arredondada, conforme normas ABNT NBR 6375 e PB 122 Tipo C, é utilizada para unir eixo e cubo de forma segura, garantindo a transmissão do torque e evitando o deslizamento das peças.
O formato misto, com uma extremidade plana e outra semicircular, oferece maior versatilidade na montagem, facilitando o encaixe em alojamentos específicos e permitindo diferentes tipos de aplicações.

Características

Produzida conforme normas ABNT NBR 6375 / PB 122 Tipo C
Uma extremidade reta e outra arredondada
Aplicação em motores, redutores, transmissões e maquinário industrial

Especificações Técnicas

Material: Aço SAE 1045 (alta resistência)
Formato: Retangular com extremidade mista (reta/arredondada)

💡 Disponível em medidas padronizadas ou sob encomenda para projetos especiais.
